가성비 무선 이어폰 TWS M25 무선 이어폰 배터리 교환 및 방열판 설치 방법을 소개합니다. 가성비와 배터리 용량을 동시에 높이는 TWS M25 개조 사용법을 확인하세요.

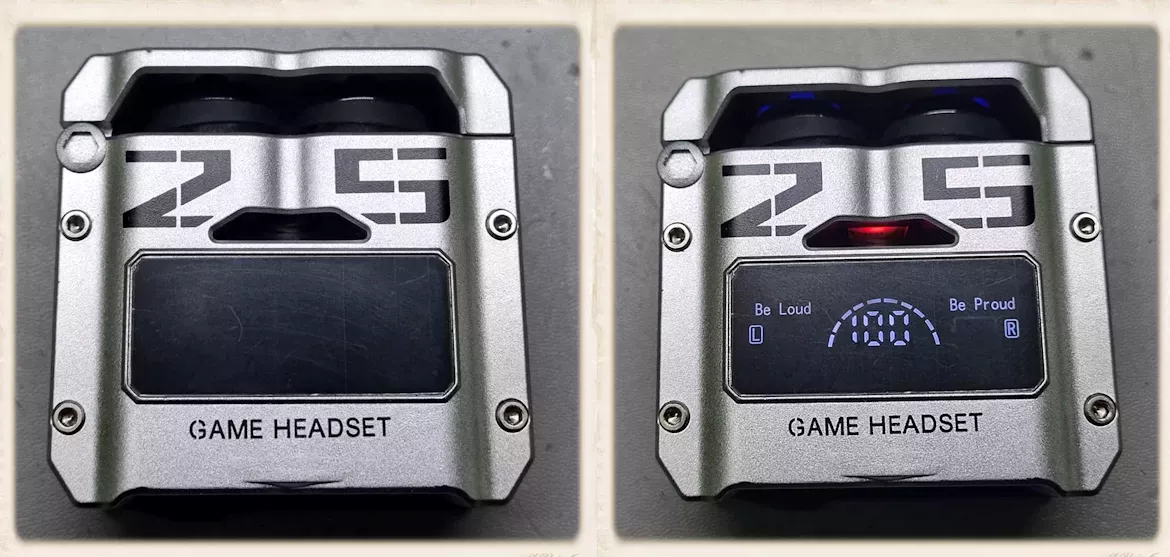

1. 가성비 무선 이어폰 TWS M25
TWS M25 무선 이어폰을 알리 익*플러스에서 4,000원에 구매하였 습니다. 알리 제품이라 별 기대를 하지 않았는데, 소리 분리도가 생각 외로 좋아서 사용하기로 했습니다.
그런데, 분해해서 내부를 확인하니 배터리가 14500 400mah 이었습니다. 이어폰 충전을 몇 번 하면 용량이 많이 달아서 오래 사용하기 힘들었습니다.
그래서 14500 800mah 배터리를 6,000원에 구매(배송비 3천원 포함)해서 총 10,000원에 개조해서 사용하기로 하였습니다.
2. TWS M25 개조 사용법 : 배터리 교환 및 방열판 설치
(1) 가성비 무선 이어폰 M25 분해
케이스 앞 면의 육각 나사 4개를 분리해서 분해합니다.
[adinserter block=”1″]
(2) 기판에서 배터리 분리
기판에서 얇고 뽀족한 것으로 살짝 들어 올리며 컨넥터를 밀어 소켓에서 배터리를 분리합니다.
(3) 기판에서 플랫 케이블 분리
기판에서 플랫 케이블 2개를 분리합니다. 다시 조립할 때를 위해 처음 연결 상태를 기억해 둡니다.
(4) 방열판과 배터리
배터리와 방열판을 미리 준비합니다.
(5) 칩에 방열판 설치
기판의 칩위에 써멀 구리스를 도포하고 윗 사진처럼 방열판을 올리고 방열판과 USB-A의 외부를 납땜해서 고정시켜 방열 성능을 높힙니다. 충전할 때 충전기가 고전압으로 충전하면 열이 발생하는데 방열판을 달아 안정성을 개선해 줍니다. 반드시 5V로 충전 하시기 바랍니다.
[adinserter block=”2″]
(6) 기판에 풀랫 케이블 연결
기판에 플랫 케이블 2개를 연결합니다.
(7) 따로 구매한 배터리 전선 바꿔 끼우기
준비했던 배터리의 두 선을 콘넥터에서 위 사진처럼 걸쇠를 커터 칼로 부러지지 않도록 조심해서 빼내 바꿔 끼웁니다. 기존 배터리와 준비한 배터리가 콘넥터에 전선이 반대로 연결 되어 있습니다. 그래서 콘넥터 극을 맞추어 주는 것입니다. (14500 800mah)
아래 링크로 콘넥터 달린 배터리를 확인 할 수 있습니다.(가격대는 3,000원정도 합니다.)
(8) 배터리 설치 및 케이스에 조립
배터리를 14500 800mah짜리로 기판에 연결해 주고, 케이스에 조립합니다.
[adinserter block=”3″]
(9) C타입 충전으로 회로 작동 ON 시키기
C타입(5V) 충전 단자를 연결하면 무선 이어폰의 전원이 ON상태가 되고 작동하기 시작합니다.
(10) 나사 조립 후 사용
케이스를 덮고 나사 4개를 조여 조립하여 줍니다. 이제까지 가성비 무선 이어폰 M25의 개조기 였습니다.
3. 가성비 무선 이어폰 TWS M25사용기
TWS M25 사용기를 기록하겠습니다.
- 가격이 저렴합니다. (4,000원)
- 소리 분리도가 가격 대비 뛰어납니다.
- 휴대하기 가볍습니다.
- 배터리 교환이 간편합니다.
(구매한 배터리(14500)의 전선 방향이 바뀌어 있을 뿐 콘넥터 크기와 모양이 같습니다.) - 가격대비 성능(가성비)이 뛰어납니다.
4. 무선 이어폰 제품사양 및 사용법
(1) 가성비 무선 이어폰 제품 사양
이어폰 : 블루투스 5.3, 무선 범위 10m, 세미 오픈형, 액티프 노이즈 캔슬형, 전화 통화 가능, 최대 3시간 연속 재생, 케이스 배터리 만충 1.5시간, 충전 전압 5V 1A,
(2) 사용법
- 한번 페어링 후에는 이어폰을 케이스에서 꺼내면 스마트폰에 바로 연결됨
- 한번 누르기 – 재생/종료, 전화통화/종료
- 2초간 길게 누르기 – 통화 거부
- 오른쪽 두번 누르기 – 다음곡
- 왼 쪽 두번 누르기 – 이전곡
- 길게 누르기 – 이어폰 꺼짐 / 켜짐 (5분간 사용 없으면 자동 꺼짐)
- 왼 쪽 세번 누르기 – 볼륨 Down
- 오른쪽 세번 누르기 – 볼륨 Up
